როგორ შევარჩიოთ ამწე: ტიპები, მონტაჟი და უსაფრთხოების ნორმები

თანამედროვე სამშენებლო ინდუსტრიაში ამწეეების მოდელების შერჩევა კომპლექსური საინჟინრო გადაწყვეტილებაა, რომელიც პირდაპირ კავშირშია სამშენებლო მოედნის მასშტაბთან, პროექტის დიზაინთან და ვადებთან. ბილდვეი ცნობილი ფრანგული კოშკურა ამწეების მწარმოებლის, პოტაინის (POTAIN) ოფიციალური წარმომადგენელია საქართველოში. ჩვენ გთავაზობთ ამწეებს, რომლებიც სრულად პასუხობს ბაზარზე არსებულ მთავარ გამოწვევებს: მოხერხებულად მანევრირებს ურბანული სიმჭიდროვის პირობებში და უმკლავდება მასშტაბურ ინფრასტრუქტურულ სამუშაოებს.

ქვემოთ გთავაზობთ მოკლე ტექნიკურ სახელმძღვანელოს დეველოპერებისა და სამშენებლო მენეჯერებისთვის. განვიხილავთ ამწე ტექნიკის კლასიფიკაციას, კონკრეტული მოდელების საოპერაციო შესაძლებლობებს და იმ კრიტიკულ საინჟინრო რისკებს, რომლებიც ტექნიკის არასწორი დანიშნულებით გამოყენებას ახლავს თან.

თქვენი პროექტისთვის სწორი ტექნიკის შესარჩევად, პირველ რიგში, უნდა გაიმიჯნოს ამწის ძირითადი ტიპები. ამჟამად ჩვენს კატალოგში გთავაზობთ თვითმწყობი (Self-Erecting) და 360 გრადუსიანი ზედა მობრუნების (Top-Slewing) კოშკურა სისტემებს. მოდელის ოპტიმალური არჩევანი დამოკიდებულია არა მხოლოდ ტვირთის წონაზე, არამედ გეოტექნიკურ პირობებს, ელექტრომომარაგების სტაბილურობასა და მონტაჟისთვის საჭირო სივრცეზე.

თვითმწყობადი ამწეები (Self-Erecting / Igo სერია)

POTAIN-ის Igo სერიის მოდელები ერთგვარი ჰიბრიდებია: აერთიანებს მობილური ამწე კრანის მოქნილობასა და კოშკურა ამწის ძალასა და სტაბილურობას აერთიანებს. მთავარი საინჟინრო მახასიათებელია ინტეგრირებული სატრანსპორტო ღერძები და ჰიდრავლიკური სისტემა, რაც რადიკალურად ცვლის სამშენებლო მოედნის ლოჯისტიკას.

ამჟამად ბილდვეის კატალოგი შემდეგ მოდელებს გთავაზობთ :

• Potain Igo 15: ეს მოდელი შექმნილია სპეციალურად ისეთი ობიექტებისთვის, სადაც სივრცული შეზღუდვები ტრადიციული ამწის დადგმას გამორიცხავს. 22-მეტრიანი ისარი ფარავს სტანდარტულ საცხოვრებელ ნაკვეთს, ხოლო RVF 20 მექანიზმი უზრუნველყოფს ისრის გლუვ როტაციას (1 rpm), რაც კრიტიკულია მინისა და კარკასული მასალების პოზიციონირებისთვის.


  • მონტაჟის წესები და სპეციფიკა: სრული მონტაჟი მოითხოვს რამდენიმე საათს (ზოგჯერ მხოლოდ 3-4).


  •  ფუნდამენტი და გაბარიტები: Igo 15-ის განთავსებისთვის საჭიროა მინიმალური ბაზა — სულ რაღაც 3.6 x 3.6 მეტრი. სატრანსპორტო მდგომარეობაში მისი სიგრძე მერყეობს 11.8-დან 14.5 მეტრამდე, რაც ამარტივებს ვიწრო ქუჩებში მანევრირებას.


  • ენერგო-უზრუნველყოფა: დიდი უპირატესობაა კვების წყაროს მოქნილობა. ამწეს შეუძლია იმუშაოს როგორც 400V/480V სამფაზიან, ისე 230V ერთფაზიან ქსელზე. 4.6 kVA-დან დაწყებული დენის მოხმარება საშუალებას იძლევა, ტექნიკა მიუერთდეს სტანდარტულ საყოფაცხოვრებო ქსელს, რაც ნიშნავს, რომ ამწე არ მოითხვოს სპეციალურ მძლავრი გენერატორს ოპტიმალური მუშაობისთვის.

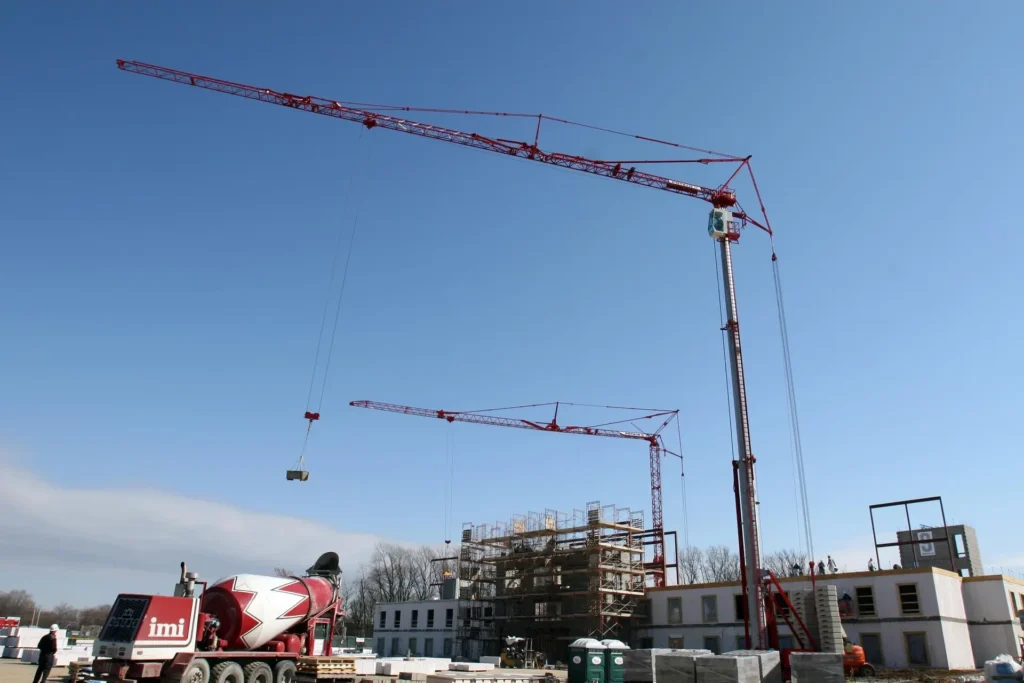

• Potain Igo 50: Igo სერიის ყველაზე მძლავრი მოდელი. გთავაზობთ 4 ტონა ტვირთამწეობასა და 40-მეტრიანი ისარს, რითაც პირდაპირ კონკურენციას უწევს სტანდარტულ მცირე ზომის კოშკურა ამწეებს. ისრის წვერს (40მ) 1.1 ტონამდე აწევის შესაძლებლობა აქვს, რის გამოც მოდელი მოხერხებულად ერგება ბეტონის სამუშაოებსაც.


  • მონტაჟის წესები და სპეციფიკა: სრული მონტაჟი მოითხოვს 1 დღეზე ნაკლებს, ზოგჯერ სულ რამდენიმე საათს.


  • ჰიდრავლიკური გაშლა: ამწე იყენებს გალვანიზებულ დასაკეც ანძას. მონტაჟის დროს მისი 4.5 x 4.5 მეტრიანი საყრდენი ფეხები იშლება და იკეტება ჰიდრავლიკურად.


  • კვების მოთხოვნა: განსხვავებით მცირე მოდელებისგან, Igo 50 მოითხოვს 480V სამფაზიან კვებას (დაახლოებით 17 kVA), რაც მისი გაზრდილი სიმძლავრით არის განპირობებული.


  • კონფიგურაცია: მონტაჟისას შესაძლებელია ისრის დახრა 8 ან 20 გრადუსით, რაც კაუჭის სიმაღლეს 33.8 მეტრამდე ზრდის.



• Potain Igo T 70 A: ეს მოდელი ნივილირებს სწრაფმონტაჟიანი ამწეების მთავარ სისუსტეს — ფიქსირებულ სიმაღლეს. მისი ანძა ტელესკოპურია და იზრდება 15-დან 35 მეტრამდე. ეს საშუალებას იძლევა ამწეები „გაიზარდოს“ შენობასთან ერთად.


  • მონტაჟის წესები და სპეციფიკა: გამოცდილი ინჟინრების ხელში სრული მონტაჟი მოითხოვს დაახლოებით 6-დან 16 საათამდე, გარემო ფაქტორებიდან გამომდინარე.


  • ავტონომიური ბალასტირება: T 70 A აღჭურვილია ინტეგრირებული ჰიდრავლიკური დერიკით (Hydraulic Ballasting Derrick). ეს ნიშნავს, რომ ამწეს დისტანციური მართვის პულტით შეუძლია თავად, დამხმარე ტექნიკის გარეშე აწიოს და დააწყოს საკუთარი ბალასტი/კონტრ-წონები. ეს ფუნქცია დრამატულად ამცირებს მობილიზაციის ხარჯებს.



  • ავტონომიური ბალასტირება: T 70 A აღჭურვილია ინტეგრირებული ჰიდრავლიკური დერიკით (Hydraulic Ballasting Derrick). ეს ნიშნავს, რომ ამწეს დისტანციური მართვის პულტით შეუძლია თავად, დამხმარე ტექნიკის გარეშე აწიოს და დააწყოს საკუთარი ბალასტი/კონტრ-წონები. ეს ფუნქცია დრამატულად ამცირებს მობილიზაციის ხარჯებს.


  • სივრცული მოთხოვნები: დასაკეცი ფეხების გაშლა არის 4.5 x 4.5 მეტრი, თუმცა ამწის უკანა მობრუნების რადიუსი (slewing radius) ძალიან მცირეა — მხოლოდ 2.7 მეტრი, რაც მოდელს შესაფერისს ხდის მჭიდრო განაშენიანების პირობებში გამოყენებისთვის.




360 გრადუსიანი ზედა მობრუნების ამწეები (Top-Slewing / MCT & MC სერია)

მსხვილი ინფრასტრუქტურული პროექტებისთვის სტანდარტია Top-Slewing, 360 გრადუსიანი ზედა მობრუნების ამწეების გამოყენება. ამ ტიპის ტექნიკა გამოირჩევა მოდულურობით და დიდი სიმაღლეებით, თუმცა მათი ლოჯისტიკა და მონტაჟი ფუნდამენტურად განსხვავდება თვითმწყობადი ამწეებისგან.

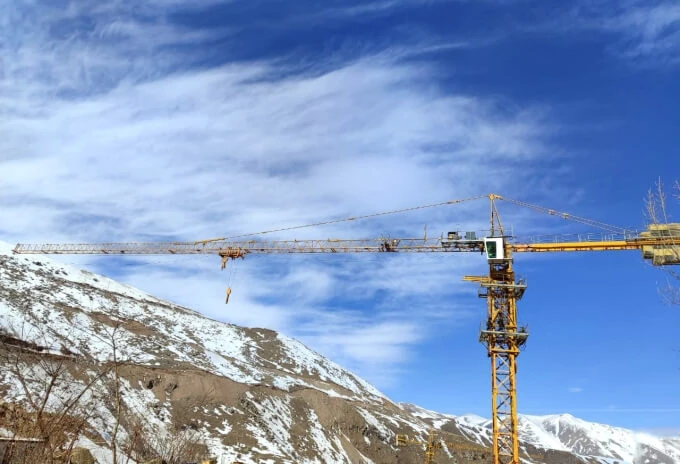

• Potain MC 120 (Hammerhead):  ტრადიციული დიზაინის ამწე ანძის თავით („cat-head“) და დამჭიმებით. აქვს 60-მეტრიანი ისარი და 8 ტონა ტვირთამწეობა. ოპტიმალური სტანდარტია მასშტაბური ინდუსტრიული ობიექტებისთვის.


  • მონტაჟის წესები და სპეციფიკა: ამ ტიპის ამწის უსაფრთხოების სრული დაცვით დასამონტაჟებლად საჭიროა 2-3 დღე (დამოკიდებულია სამშენებლო გარემოზეც).


  • თავისუფლად დგომა: ანძის 1.6 x 1.6 მეტრიანი სექციები იძლევა დაახლოებით 44 მეტრამდე თავისუფლად დგომის (Freestanding) შესაძლებლობას ანკერების გარეშე.


  • ჯგუფური მონტაჟი: მონტაჟისას გასათვალისწინებელია ვერტიკალური დისტანცია. ანძის თავის სხვა ამწეებთან გადაკვეთისას საჭიროა მეტი სიმაღლე, რათა ქვედა ამწის ისარი არ გამოედოს ზედა ამწის დამჭიმებს.




• Potain MCT 85 (F2.5 & F5 – Flat Top): „უთავო“ (Flat Top) დიზაინი ამარტივებს მონტაჟს და იძლევა რამდენიმე ამწის ერთმანეთთან ახლოს მუშაობის საშუალებას.


  • მონტაჟის წესები და სპეციფიკა: დამოკიდებულია გარემოსა და სპეციფიკაზე — 2 დღიდან ერთ კვირამდე შეიძლება გაგრძელდეს.


  • საჰაერო აწყობა: Flat Top დიზაინის წყალობით, ისრის აწყობა ჰაერში უფრო მარტივი და უსაფრთხოა, რადგან არ არის საჭირო მძიმე დამჭიმების (pendants) დამონტაჟება.


  • ვერსიებს შორის განსხვავება: F2.5 ვერსია ენერგოეფექტურია და ნაკლებ სიმძლავრეს მოითხოვს (დაახლოებით 30 kVA), ხოლო F5 ვერსიას, 5-ტონიანი ტვირთამწეობის გამო, უფრო მძიმე კაუჭი და ურიკა აქვს, რაც ოდნავ ამცირებს მის ტვირთამწეობას ისრის ბოლოში (1.1ტ vs 1.15ტ).

• Potain MCT 185: ეს მოდელი შექმნილია სპეციალურად ურბანული ცენტრებისთვის, სადაც გზების გადაკეტვა რთულია.


  • მონტაჟის წესები და სპეციფიკა: გამოცდილი ინჟინრების ხელში, აწყობა სტანდარტულად დაახლოებით 36 საათს მოითხოვს, რაც რეკორდული მაჩვენებელია ამ კლასის 8-ტონიანი ამწისთვის.


  • კონტეინერიზაცია: ამწის მთლიანი ზედა სტრუქტურა იშლება და თავსდება სულ რაღაც 5 სატრანსპორტო კონტეინერში. ეს მიიღწევა მოდულური ისრის დიზაინით და ოპტიმიზებული კონტრ-ისრით.


• Potain MCT 205: მძიმე, 10-ტონიანი მოდელი რკინა-ბეტონის კონსტრუქციებისთვის.


  • მონტაჟის წესები და სპეციფიკა: სტანდარტულად 3-5 დღემდე მოითხოვს, თუმცა დამოკიდებულია ბევრ გარეშე ფაქტორზე. შესაძლოა რამდენიმე დღით გახანგრძლივდეს, იმისა მიხედვით როგორ გარემოში მონტაჟდება.


  • ანძის თავსებადობა: ეს მოდელი თავსებადია როგორც 1.6მ, ისე 2.0მ ანძის სისტემებთან. 1.6-მეტრიანი ანძის გამოყენება საშუალებას იძლევა ამწეები დამონტაჟდეს ლიფტის შახტებში (შიდა ცოცვის სისტემა), რაც ზოგავს ადგილს სამშენებლო მოედანზე.


  • ენერგო-მოთხოვნა: საჭიროებს დაახლოებით 62 kVA სიმძლავრეს.



• Potain MCT 275: ჩვენი კატალოგის ყველაზე მძლავრი მოდელი, 10 და 12 ტონიანი ვერსიებით, განკუთვნილია მსხვილი ინფრასტრუქტურული პროექტებისთვის.


  • მონტაჟის წესები და სპეციფიკა:


  • უკანა გაბარიტი: 70-მეტრიანი ისრის მიუხედავად, ამწეს აქვს მხოლოდ 17-მეტრიანი უკანა კონსოლი (Counter-jib). ეს კომპაქტური „კუდი“ საშუალებას აძლევს მას იმუშაოს ისეთ მჭიდრო განაშენიანებაში, სადაც სტანდარტული „Hammerhead“ ამწე უკანა მხარეს შენობას გამოედებოდა.


  • სიმძლავრე: ამჟამად ყველაზე მძლავრი მომხმარებელი ფლოტში (78-90 kVA). ამ მოდელის წარმატებით დამონტაჟება მოითხოვს წინასწარ ელექტრო-აუდიტს.




უსაფრთხოება და რისკების მართვა

სამშენებლო ინდუსტრიაში ხშირად ხდება ტექნიკის არასწორი შეფასება და ერთი ტიპის ამწის მეორეთი ჩანაცვლება ბიუჯეტის დაზოგვის მიზნით. ხშირად, ოპტიმალური მოდელის უფრო “ხელისაწვდომით” ჩანაცვლება უგულებელყოფს კრიტიკულ საინჟინრო რისკებს, რომელთა იგნორირებამაც შესაძლოა კატასტროფული შედეგები მოიტანოს.

თანამედროვე ამწეების უსაფრთხო ექპლუატაციის ძირითადი გამოწვევებია:

• გეოტექნიკური რისკი და სიმძიმის არასწორი გადანაწილება (Distributed vs. Point Loads): ყველაზე საშიში შეცდომა Igo სერიის ჩანაცვლებაა MCT სერიით იმავე ლოკაციაზე. Igo ამწეები დატვირთვას ანაწილებენ ფართო პერიმეტრზე (4.5მ), მაშინ როცა MCT კოშკურა ამწე მთელ დატვირთვას კონცენტრირებს ვიწრო ბაზაზე (1.6მ). MCT-ს განთავსება Igo-სთვის მომზადებულ გრუნტზე იწვევს ნიადაგის „ჩაჭრას“ (Punching Shear), დიფერენციალურ ჯდენას და ამწის სიმძიმის ცენტრის დაკარგვას, რაც გადაყირავების წინაპირობაა.


• უკანა შეჯახების ზონები (Tail Swing): Igo სერია მუშაობს პრაქტიკულად ნულოვანი უკანა რადიუსით (დაახლოებით 2.5მ), რაც მას შენობის ფასადთან ახლოს მუშაობის საშუალებას აძლევს. MCT სერიის (მაგალითად, MCT 275) დადგმის შემთხვევაში, უკანა რადიუსი იზრდება 17 მეტრამდე. ეს ქმნის ვრცელ სარისკო ზონას ამწის უკან, სადაც კონტრ-ისარი შეიძლება შეეჯახოს მეზობელ შენობებს ან ელექტროგადამცემ ხაზებს.


• ელექტრონული სტაბილურობა და თავსებადობა: თანამედროვე MCT ამწეები იყენებენ მაღალი სიმძლავრის სიხშირულ გარდამქმნელებს (VFD) ტვირთის ზუსტი პოზიციონირებისთვის. თუ ობიექტი მარაგდება შეუსაბამო გენერატორით, შეუთავსებელმა ელექტროენერგიის წყარომ შეიძლება არიოს ამწის მართვის კომპიუტერი (SmartCom), გამოიწვიოს მუხრუჭის სისტემური შეცდომა ან ძრავის ავარიული გაჩერება ტვირთის აწევის პროცესში.

ასევე, უნდა გაითვალისწინოთ ისიც, რომ რისკების ეს ჩამონათვალი კონკრეტულად POTAIN-ის ოფიციალურად ლიცენზირებულ და სრულად გამართულ პროდუქციას ეხება. ოფიციალური გარანტიის არმქონე კოშკურა ამწეების გამოყენება ზრდის გაუმართაობის რისკებს, ინფრასტრუქტურისა თუ სიცოცხლის დაზიანების შანსებს.

კოშკურა ამწის დამონტაჟებამდე დარწმუნდით, რომ პროექტი ნამდვილად სანდო ამწეების კომპანიას ჩააბარეთ, რომელიც მწარმოებლის ოფიციალურ გარანტიებს გთავაზობთ და გამოცდილ, კვალიფიციურ ინჟინრებთან თანამშრომლობს. და გაითვალისწინეთ, რომ ამწეების წარმატებული განგრძობითი ექსპლუატაცია რეგულარულ ტექნიკურ შემოწმებას მოითხოვს.

ბილდვეის პოლიტიკა ითვალისწინებს თითოეული პროექტის წინასწარ საინჟინრო აუდიტს. ხოლო პროექტის მიმდინარეობის პროცესში ტექნიკისთვის საჭირო სერვისების უმოკლეს დროში მიწოდება. ჩვენი მიზანია, არა მხოლოდ ტექნიკის მოწოდება, არამედ უსაფრთხო და უწყვეტი სამშენებლო პროცესის გარანტირება.
